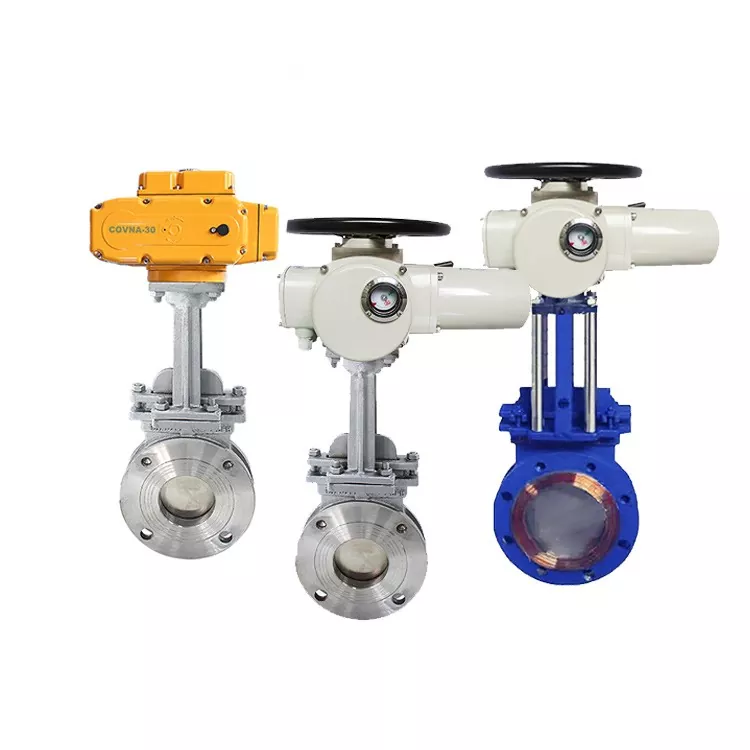

Válvulas Wivo Válvula de compuerta de cuchillo de hierro fundido eléctrico

Las válvulas Wivo presenta una válvula de compuerta de cuchillo de hierro fundido de alto rendimiento accionado, diseñada para aplicaciones industriales exigentes donde se requiere un cierre confiable de medios abrasivos, viscosos o de lodo. El modelo DN200 (8 pulgadas) WKGE-200-E combina construcción resistente con capacidades de automatización avanzadas, lo que lo hace ideal para el tratamiento de aguas residuales, minería, pulpa y papel, procesamiento químico y centrales eléctricas.

Diseño y construcción

● Material corporal: hierro fundido de alto grado (GG25/EN-JL1040) con recubrimiento epoxi resistente a la corrosión (opcional: recubrimiento de poliuretano o xylan para entornos agresivos).

● Hoja: acero inoxidable maquinado con precisión (SS304/SS316) con un borde agudo y biselado para un corte liso de fluidos fibrosos y cargados de partículas.

● Asiento: EPDM/NBR resistente (estándar), con opciones para Viton, PTFE o polietileno de peso ultra alo-molecular (UHMWPE) para resistencia química.

● Trasco: acero inoxidable (SS304/SS316) con diseño anti-transmisión por seguridad.

● Embalaje: el embalaje de la glándula reforzada con grafito garantiza un funcionamiento sin fugas bajo ciclo de alta presión.

Especificaciones del actuador eléctrico

● Tipo: Actuador eléctrico múltiple (control de encendido/apagado o modulación).

● Opciones de voltaje: 24 V DC, 110V CA, 220V CA, 380V CA (otros voltajes disponibles a pedido).

● Señal de control: 4-20 mA, Profibus, Modbus RTU o protocolo HART para una integración perfecta en sistemas SCADA/DCS.

● Salida de torque: configuración de torque ajustable para evitar daños en la válvula.

● Clase de protección: IP67/IP68 (impermeable y a prueba de polvo), versiones a prueba de explosión (ATEX/IECEX) disponibles.

● Anulación manual: rueda integrada para la operación de emergencia durante la falla de energía.

Rendimiento y datos técnicos

● Rango de tamaño: DN200 (8 ") - Otros tamaños (DN50 a DN1200) disponibles.

● Calificación de presión: estándar PN10/PN16 (150 psi); Calificaciones más altas (PN25/PN40) a pedido.

● Rango de temperatura: -20 ° C a +120 ° C (asiento estándar); -40 ° C a +200 ° C con materiales de alta temperatura.

● Dirección de flujo: bidireccional (dirección de flujo recomendada marcada en el cuerpo de la válvula).

● Clase de fuga: fugas cero (Clase VI por EN 12266-1) para el cierre de la burbuja.

Conexión y montaje

● Estándar de brida: EN 1092-2 (PN16), ANSI B16.1 (Clase 125/250), AS4087 (Waterworks) o Awwa C509 (bridas personalizadas disponibles).

● Dimensiones cara a cara: cumple con ISO 5752 (EN 558 Serie 20) para un fácil reemplazo.

● Montaje del actuador: ISO 5211 compatible con la intercambiabilidad rápida del actuador.

Aplicaciones

Manejo de medios de suspensión y abrasivo: minería, dragado, relaves.

Tratamiento de aguas residuales y aguas residuales: asentamiento primario/secundario, control de lodo.

Pulp & Paper Industry - Regulación de flujo de acciones, manejo de rechazo.

Aislamiento químico y petroquímico - ácido/álcalí.

Centrales eléctricas: cenizas volantes, sistemas de transporte de cenizas inferiores.

Características y ventajas

Construcción de servicio pesado: diseño de cuerpo reforzado para una larga vida útil en condiciones abrasivas.

Torque de bajo funcionamiento: el actuador eléctrico de eficiencia energética reduce el consumo de energía.

Opciones seguras a prueba de fallas: actuadores de primavera-returación para puestos seguros abiertos/cerrados a prueba de fallas.

Mantenimiento fácil: el diseño de entrada superior permite el reemplazo de asiento y cuchillas sin quitar la válvula de la tubería.

Diseño contra la anticivitación: la ruta de flujo optimizado minimiza la turbulencia y la vibración.

Certificaciones y cumplimiento

● ISO 9001: 2015 - Sistema de gestión de calidad certificado.

● CE, ROHS, Reach - Cumple con las directivas de la UE.

● AWWA C517: cumple con los estándares de Waterworks (opcional).

● ATEX/IECEX: disponible para instalaciones de área peligrosa.

Accesorios opcionales

● Los interruptores de límite y los transmisores de posición (para indicación remota).

● Jackets calefactores (para protección de congelación en climas fríos).

● Posicionador y controlador inteligente (para modulación precisa de flujo).

● Dispositivo de bloqueo (por seguridad en entornos de alta vibración).

¿Por qué elegir las válvulas Wivo?

◆ 30+ años de experiencia en fabricación de válvulas

◆ Soluciones de ingeniería personalizadas (materiales especiales, tamaños y actuación).

◆ Soporte global de suministro y posterior a

◆ Tiempos de entrega competitivos y servicios OEM/ODM
